滑觸線導軌DHGJ4-10/50A

滑觸線導軌DHGJ4-10/50A

簡要描述:滑觸線導軌DHGJ4-10/50A是在導管內裝有配合緊湊同時通過在集電器上配置的多極電刷在導軌上的滑動接觸,將導軌上電源可靠地輸給移動受電設備的裝置。

產品型號:

所屬分類:DHGJ系列滑觸線

更新時間:2020-12-27

廠商性質:生產廠家

詳情介紹

滑觸線導軌DHGJ4-10/50A詳細信息



HXTS、HXTL,HXTF系列多極管式滑觸線

型號規格

滑觸線截面尺寸(mm)

極數

載流量(A)

適配內置小車式集電器

A

B

C

E

HXTS-10

94.0

64.5

17.0

103.0

3-16

50

JD-(3-16)/25

HXTS-15

69.0

62.0

12.5

89.0

3-16

80

JD-(3-16)/50

HXTS-20

67.0

57.0

17.0

80.0

3-10

100

JD-(3-10)/50

HXTS-35

70.0

62.0

15.0

90.0

3-7

140

JD-(3-7)/50

HXTS-50

67.0

57.0

17.0

80.0

3-5

170

JD-(3-5)/50

HXTS-70

67.0

57.0

17.0

80.0

3-5

210

JD-(3-5)/50

HXTS-96

77.0

77.0

18.0

96.0

3-5

300

JD-(3-5)/100

注:1、滑觸線標準長度:4m、6m。
2、滑觸線極數:3-6極。
3、滑觸線導軌DHGJ4-10/50A,前者外殼為塑料,后者外殼為鋁合金,HXTF為防塵滑觸線。

一、產品概述

HXTS(L,F)系列碳刷集電滑線導軌是在高強度、高絕緣性能半封閉的工程塑料導管內,嵌入多極銅排作為輸電的母線。
HXTS(L,F)系列碳刷集電滑線導軌是在高強度鋁合金管內,嵌入帶高絕緣性能工程塑料和銅排作為輸電母線。是我公司在消化國外先進技術基礎上研制生產的系列產品。
HXTS(L,F)系列產品由于彩用鋁合金外殼,堅固、耐用,使用壽命更長,耐高溫、輻射,而且有輸電線路屏蔽功能。
HXTS(L,F)系列碳刷集電滑線是在導管內裝有配合緊湊、移動靈活的集電器小車,在移動受電設施的拖動下,同步移動,同時通過在集電器上配置的多極電刷在導軌上的滑動接觸,將導軌上電源可靠地輸給移動受電設備的裝置。
二、產品的型號

四、滑線配置

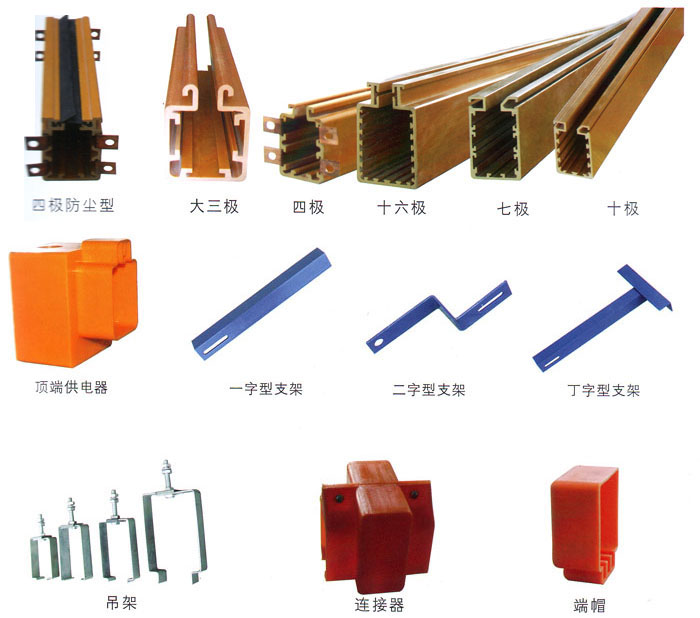

1、HXTS(L)(F)多極管滑觸線每根長度4米,每根配吊架3只,連接器1付。
2、集電器、供電器、端帽支架按需配置。
五、產品主要技術指標和使用參數
   1、安全指標

序號

類別

指標值

1

絕緣電阻

>10MΩ

2

絕緣介電強度

2500V/50Hz 1min 無閃爍

3

相比起痕指數

CTI/600V

4

可燃性試驗

自熄

5

環境試驗

高低溫度-20度~+55度 相對濕、溫度:95%+40度

6

電動穩定性

50倍I,1S

7

沖動穩定性

20倍I,1S

8

沖擊耐壓

電氣間隙小于5.5min時 600V,20S

9

耐化學腐蝕

耐酸、堿、鹽霧腐蝕

10

外殼防護等級

IP13、IP23、IP54

   2、使用環境

1

環境溫度

-15度~+55度
高溫度<=120度,低溫度>=-40度

3

污染等級

IP13,IP23為3級,
IP54為4級

2

大氣條件

+40度時,相對濕度<90%

4

振動與沖擊

無劇烈火振動或
異物撞擊,跌落處

   3、技術參數

工作電壓

交流660V 直流1000V

*大速度

200m/min

運動誤差

小平方向

±40mm

垂直方向

±40mm

集電器

電阻系數

磨損系數

接觸壓降

2000KM損量

外殼耐熱

耐引力

0.1-0.35

0.2

0.15-0.3V

0.7mm

115度

75N
